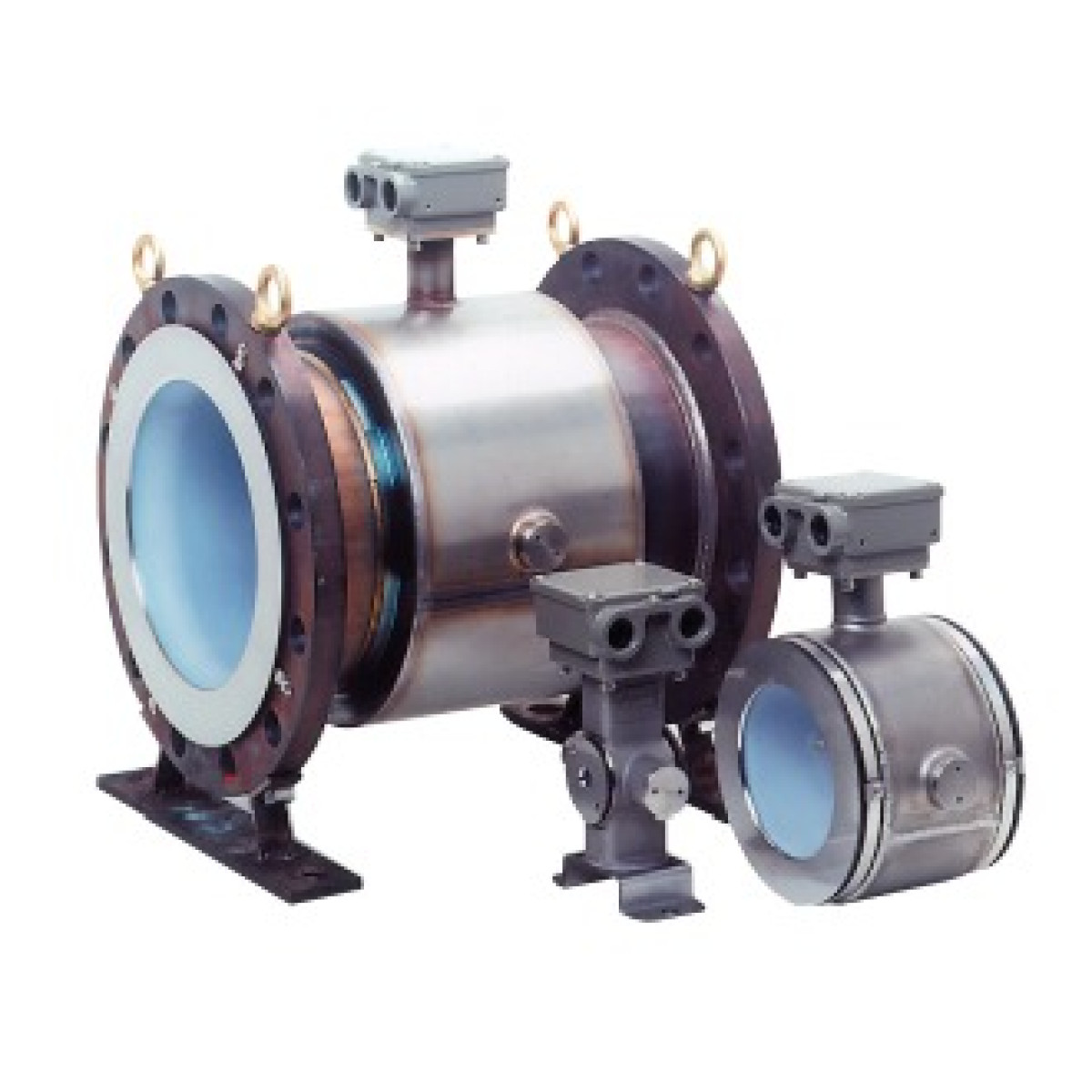

Flujómetro Electromagnético con Sensor Remoto

El flujómetro electromagnético con sensor remoto es la solución de ingeniería óptima para la medición de caudal en puntos de difícil acceso, condiciones ambientales extremas o líneas de tuberías de grandes diámetros. Esta configuración separa físicamente el tubo sensor (instalado directamente en la línea de proceso) del transmisor con pantalla electrónica, conectándolos mediante un cable de señal apantallado.

Al resguardar la electrónica en una sala de control o un gabinete protegido, se garantiza la continuidad operacional del instrumento frente a altas temperaturas radiantes, vibraciones severas del piping o riesgos reales de inundación del sensor.

Ventajas de la Configuración Remota

• Apto para Zonas Inundables (IP68): El sensor remoto puede configurarse con sellado hermético permanente, permitiendo su operación totalmente sumergida en cámaras subterráneas o intemperie extrema.
• Seguridad de Operación y Lectura: Facilita al operador la lectura de los datos de caudal y la configuración del equipo a nivel de piso o desde zonas seguras, lejos de tuberías elevadas o fluidos peligrosos.
• Resistencia a Altas Vibraciones: Al remover la electrónica del cuerpo del tubo, se eliminan las fallas comunes causadas por vibraciones mecánicas constantes en las estaciones de bombeo.
• Versatilidad de Montaje: Disponible tanto en conexiones bridadas de gran escala como en diseños tipo Wafer (entre bridas) compactos y ligeros para facilitar la sujeción en líneas suspendidas.

Especificaciones Técnicas y Condiciones de Proceso

Capacidades del Sensor y Medición

• Rango de Diámetros Disponibles: Desde tamaños compactos hasta grandes conducciones hidráulicas de macro-medición (DN20 a DN1100 o superiores).
• Exactitud Industrial: Desde $\pm0,5%$ hasta opciones de alta precisión de $\pm0,2%$ de la lectura, asegurando balances operacionales confiables.
• Conductividad Mínima Requerida: $\ge5 \ \mu\text{S/cm}$ para fluidos de proceso e industriales.

Límites Térmicos y Protecciones

• Temperatura de Proceso: Rango extendido de operación desde $-20^\circ\text{C}$ hasta $120^\circ\text{C}$ en el fluido.
• Grado de Protección (Sensor): Sellado estándar IP67 con opción certificada IP68 para inmersión continua.
• Distancia de Cableado: Soporta transmisiones estables de señal entre el sensor y el convertidor a distancias extendidas (según la conductividad del fluido).

Materiales de Construcción Robustos

Diseñado para resistir ataques químicos y mecánicos del entorno industrial:

• Cuerpo Exterior: Acero al carbono revestido o acero inoxidable con cáncamos de izaje integrados para la manipulación e instalación segura de piezas pesadas.
• Revestimiento Interno (Liner): Opciones en Caucho (NBR / Neopreno) de alta resistencia mecánica contra el desgaste por abrasión, o PTFE para una total inercia química ante fluidos corrosivos.
• Electrodos de Medición: Configurables en Acero Inoxidable 316L, Hastelloy, Titanio o Tantalio para máxima compatibilidad con el fluido.

Integración y Comunicaciones Remotas

El transmisor remoto (de montaje en pared o riel) procesa la señal inducida por los electrodos y la convierte en variables de control estándar para sistemas PLC, DCS o SCADA:

• Salidas de Control: Analógica de 4-20 mA, salidas de alarma por tubería vacía y pulsos configurables para totalización volumétrica.
• Protocolos Disponibles: RS-485 / Modbus y conectividad HART.

Aplicaciones Típicas de Alta Exigencia

1. Cámaras Subterráneas e Inspección: Conducciones de agua potable y redes de distribución municipales donde los medidores quedan alojados bajo el nivel del suelo y expuestos a inundaciones temporales o permanentes.
2. Líneas de Gran Altura o Difícil Acceso: Tuberías industriales elevadas o racks de proceso donde el mantenimiento del convertidor en sitio sería complejo o peligroso.
3. Minería y Transporte de Pulpa: Monitoreo en líneas de impulsión pesada de agua de proceso o relaves diluidos, donde el piping sufre de vibración estructural constante debido a las bombas de gran potencia.
4. Efluentes Industriales y Lodos Pesados: Medición en matrices de descarga de plantas de tratamiento de aguas, donde el fluido arrastra arenas, óxidos o sólidos en suspensión de alta fricción.
