Flujómetro Coriolis con Sensor Remoto de Perfil Industrial

El flujómetro Coriolis con sensor remoto es la opción de instrumentación por masa más robusta cuando las condiciones de espacio en el piping son limitadas o el entorno operativo presenta vibraciones extremas, altas temperaturas de proceso o ambientes corrosivos. A diferencia de los modelos compactos integrados, esta arquitectura separa por completo el sensor inercial (los tubos oscilantes en línea) de la unidad de transmisión electrónica con pantalla.

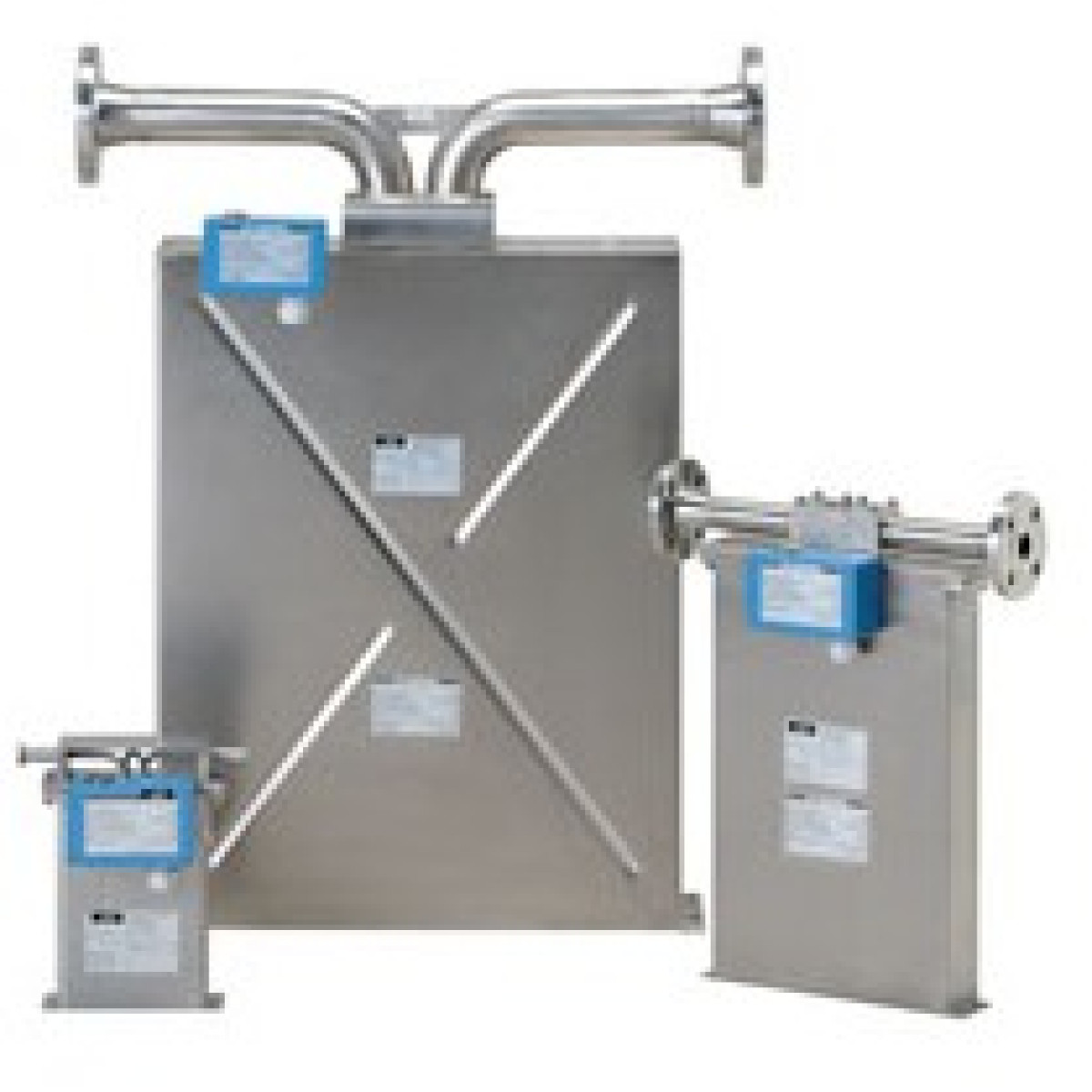

Gracias a su característico diseño exterior plano y reforzado con nervaduras estructurales en "X", este sensor optimiza la rigidez mecánica frente a las tensiones de la tubería, permitiendo una instalación más sencilla y limpia en arreglos paralelos o racks técnicos.

Ventajas Técnicas de la Configuración Remota Plana

• Aislamiento Térmico y Mecánico Definitivo: Al remover la electrónica del cuerpo de medición, el transmisor queda completamente a salvo del calor radiante extremo del proceso y de los efectos de la fatiga por vibración constante de las bombas.
• Diseño Compacto y Esbelto: Su geometría exterior plana reduce significativamente el espacio requerido en la línea de producción, facilitando el montaje y alineación técnica en espacios confinados.
• Estructura Antideformación: El chasis de acero inoxidable reforzado absorbe las cargas y torques axiales de la tubería, protegiendo la oscilación interna de los tubos sensores para garantizar lecturas estables.
• Operación Segura: Permite colocar el convertidor inteligente a nivel de suelo o en salas de control eléctricas, resguardando al operario de zonas de tránsito con fluidos de alta presión o peligrosos.

Especificaciones Técnicas y Condiciones de Operación

Capacidades de Desempeño

• Exactitud de Clase Mundial: Medición directa de caudal másico en líquidos con una precisión de hasta $\pm0,15%$.
• Monitoreo Multi-variable Real: Entrega simultáneamente datos de caudal másico, densidad del fluido y temperatura hacia el controlador central.
• Resolución de Densidad: Alta precisión de hasta $\pm0,001 \text{ g/cm}^3$, perfecta para el control estricto de concentraciones de sólidos en línea o balances operativos.

Rangos de Operación y Control

• Límites de Presión de Proceso: Capacidad de diseño estándar para operar de manera segura en alta presión de hasta 10 MPa.
• Rango de Temperatura Soportada: Rango operativo amplio y flexible desde $-200^\circ\text{C}$ hasta $320^\circ\text{C}$ en el fluido de línea.
• Integración de Control Avanzado: Conexión mediante cableado apantallado hacia convertidores remotos que manejan salidas de 4-20 mA, pulsos de alta frecuencia para batching y protocolos industriales RS-485.

Materiales de Construcción Avanzados

• Cuerpo Exterior Sensor: Carcasa hermética de acero inoxidable con sellado industrial, diseñada para resistir de forma prolongada la intemperie, polvos o salpicaduras químicas.
• Tubos Vibratorios Internos: Aleaciones de acero inoxidable de alta resistencia mecánica a la flexión oscilatoria interna, optimizadas para mantener su calibración e inercia a lo largo de los años.

Aplicaciones Típicas en Procesos Complejos

1. Racks de Dosificación en Espacios Reducidos: Sistemas de inyección automatizada de reactivos de alta precisión (como espumantes, xantatos o modificadores de pH) instalados en módulos compactos o Skids.
2. Inyección de Aditivos No Conductivos: Procesamiento químico y de celulosa que involucra dosificación precisa de aditivos específicos (como resinas sintéticas o compuestos ASA) donde la tecnología electromagnética no es aplicable por falta de conductividad.
3. Monitoreo en Líneas de Alta Temperatura: Control y balance másico directo en fluidos térmicos calientes, jarabes, melazas industriales, asfaltos o aceites pesados.
4. Transferencia y Control de Combustibles: Control exacto de flujo de diésel o búnker en estaciones de calderas y plantas de generación para auditorías energéticas confiables.
5. Fluidos con Sólidos y Suspensiones: Medición estable en lodos de proceso, pulpas minerales o relaves diluidos donde se requiere conocer la concentración en masa de sólidos sin verse afectado por el desgaste mecánico.
