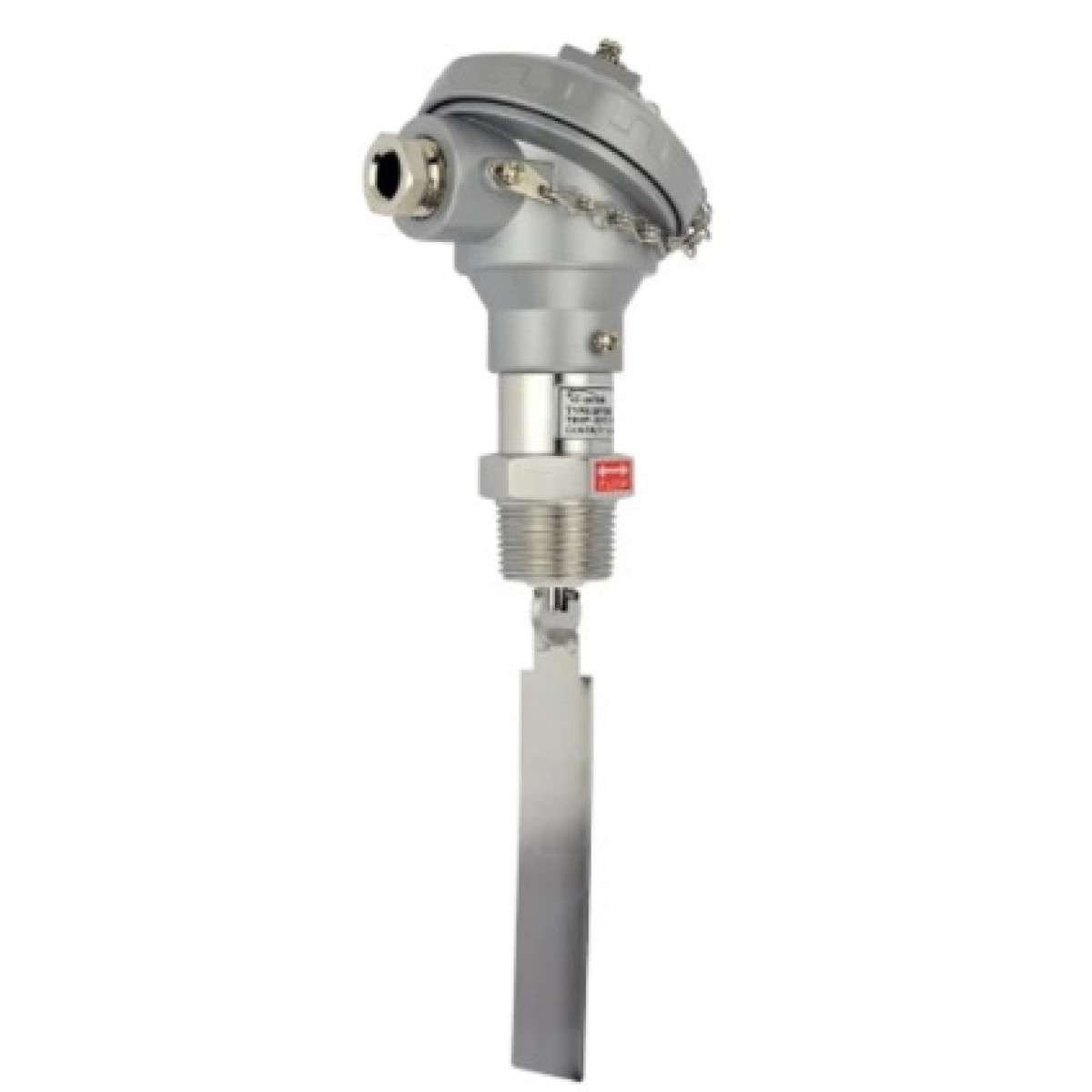

Switch de Flujo tipo Paleta Industrial

El switch de flujo tipo paleta (interruptor de flujo mecánico) es un dispositivo de seguridad crítico diseñado para el monitoreo automático y la detección de presencia o ausencia de caudal en tuberías cerradas. Su funcionamiento puramente mecánico y robusto proporciona una respuesta rápida y confiable para sistemas de enclavamiento, alarmas operacionales y automatización de procesos industriales sin depender de configuraciones electrónicas complejas.

Equipado con una paleta alargada de alta flexibilidad mecánica y un cabezal de conexiones industrial con prensaestopas, este equipo se instala directamente en la línea de proceso para asegurar que los fluidos circulen bajo los parámetros operativos correctos.

Principio de Funcionamiento

El instrumento aprovecha la energía cinética del fluido en movimiento. Al circular el líquido por la tubería, empuja la paleta interna (paddle) suspendida sobre un eje. Este desplazamiento mecánico vence la resistencia de un resorte interno y desplaza un mecanismo magnético acoplado, el cual activa un interruptor eléctrico (reed switch) alojado de forma hermética y aislada dentro del cabezal.

Cuando el caudal disminuye o se detiene, el resorte devuelve la paleta a su posición original, conmutando el circuito eléctrico de forma inmediata para enviar una señal de alarma o detener maquinaria crítica antes de que ocurra una falla técnica.

Ventajas del Interruptor de Flujo de Paleta

• Protección Activa de Bombas: Evita de forma segura los costosos daños mecánicos provocados por el funcionamiento en seco o cavitación en sistemas de impulsión.
• Alta Resistencia Mecánica: Las partes en contacto directo con el fluido están fabricadas en acero inoxidable, lo que garantiza una larga vida útil y resistencia frente a fluidos industriales limpios.
• Ajuste Adaptable: La longitud de la paleta rígida puede recortarse o seleccionarse según el diámetro de la tubería, permitiendo calibrar la sensibilidad de activación del interruptor.
• Mantenimiento Sencillo: Su diseño modular permite inspeccionar el mecanismo interno de forma rápida desmontando el cabezal mediante su conexión roscada.

Especificaciones Técnicas y Límites de Proceso

Rendimiento y Conectividad Eléctrica

• Tipo de Salida: Salida de contacto seco SPDT (ON/OFF) de alta confiabilidad para control directo de relés, contactores de bombas o entradas digitales en PLC.
• Rango de Diámetros Operacionales: Adaptable de forma estándar para tuberías desde DN15 hasta DN100 (e instalaciones mayores mediante la calibración de la paleta).

Condiciones de Operación Robustas

• Materiales de Construcción: Componentes en contacto con el fluido (paleta y cuerpo roscado) fabricados íntegramente en Acero Inoxidable SUS304.
• Conexión de Proceso Estándar: Rosca macho de 1/2" NPT (u opciones compatibles según el modelo) para un acople directo sobre un Tee o Weldolet de la tubería.
• Límites Térmicos: Diseñado para soportar temperaturas de proceso continuas desde $-30^\circ\text{C}$ hasta $150^\circ\text{C}$ en sus versiones estándar.
• Resistencia a la Presión: Soporta presiones operativas nominales elevadas de hasta 355 PSIG, ideal para líneas hidráulicas principales.
• Grado de Estanqueidad: Cabezal de aleación con protección ambiental IP65, resistente a la intemperie, polvo y proyecciones de agua en plantas industriales.

Aplicaciones Típicas de Control y Seguridad

1. Protección de Sistemas de Bombeo: Interrupción automática del suministro eléctrico del motor de la bomba en caso de pérdida de cebado o rotura de la tubería aguas arriba.
2. Sistemas de Climatización y HVAC: Monitoreo del caudal de agua helada o caliente en Chillers y calderas para asegurar el correcto intercambio térmico y evitar congelamientos o sobrecalentamientos destructivos.
3. Circuitos de Refrigeración Industrial: Validación de flujo continuo en líneas de enfriamiento de maquinaria pesada, soldadoras automatizadas, compresores y torres de enfriamiento.
4. Líneas de Dosificación y Mezcla: Confirmación física de paso de fluidos limpios portadores o diluyentes antes de iniciar la inyección automatizada de aditivos o reactivos químicos.
5. Redes de Distribución de Agua Industrial: Activación de alarmas remotas en salas de control (SCADA) ante caídas de flujo imprevistas en matrices secundarias de planta.
